用于维持变压器安全的相关监控设备为：
• 用于维持变压器安全的相关监控设备为：
• 套管监控
• 油气体分析
• 光学振动感应
• 分接开关监控

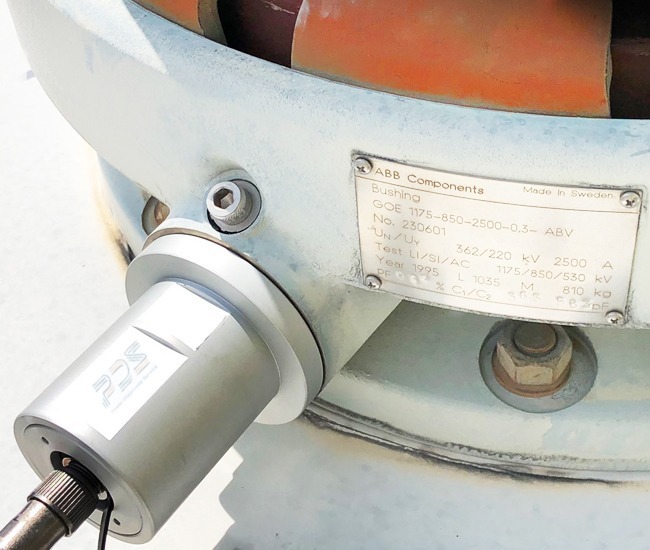

PDS EZY系列的套管监控系统
禾德电力科技公司的EZY在线套管监控系统可在通电的情况下测量套管的相关参数，并依次测量每个套管的电流相量、以及每个电流的谐波(等于绝缘套管的电容和相对介电损耗(正切增量))；以便能及早发现可能存在的缺陷。

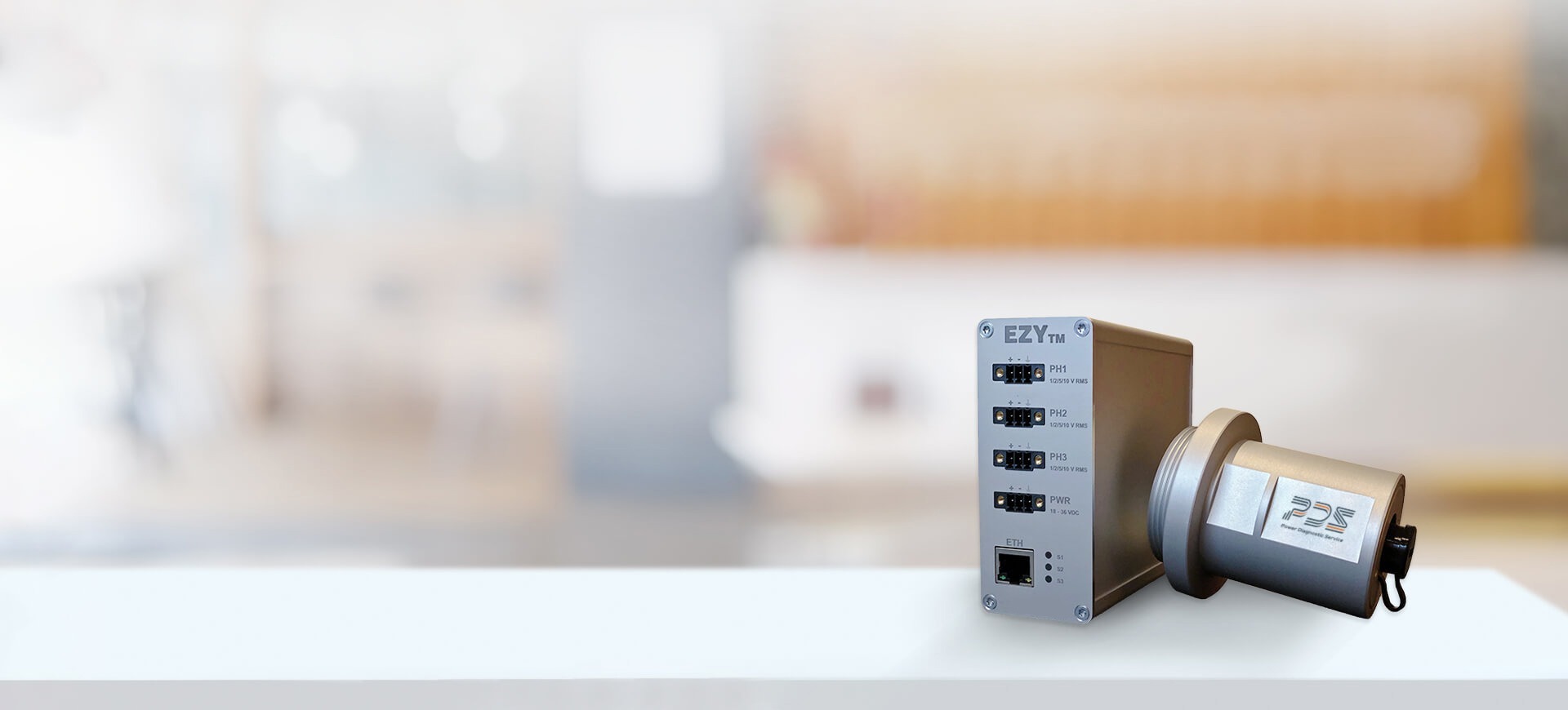

主要部件
套管监控系统之主要部件为：
• EZY分接头:
连接插头

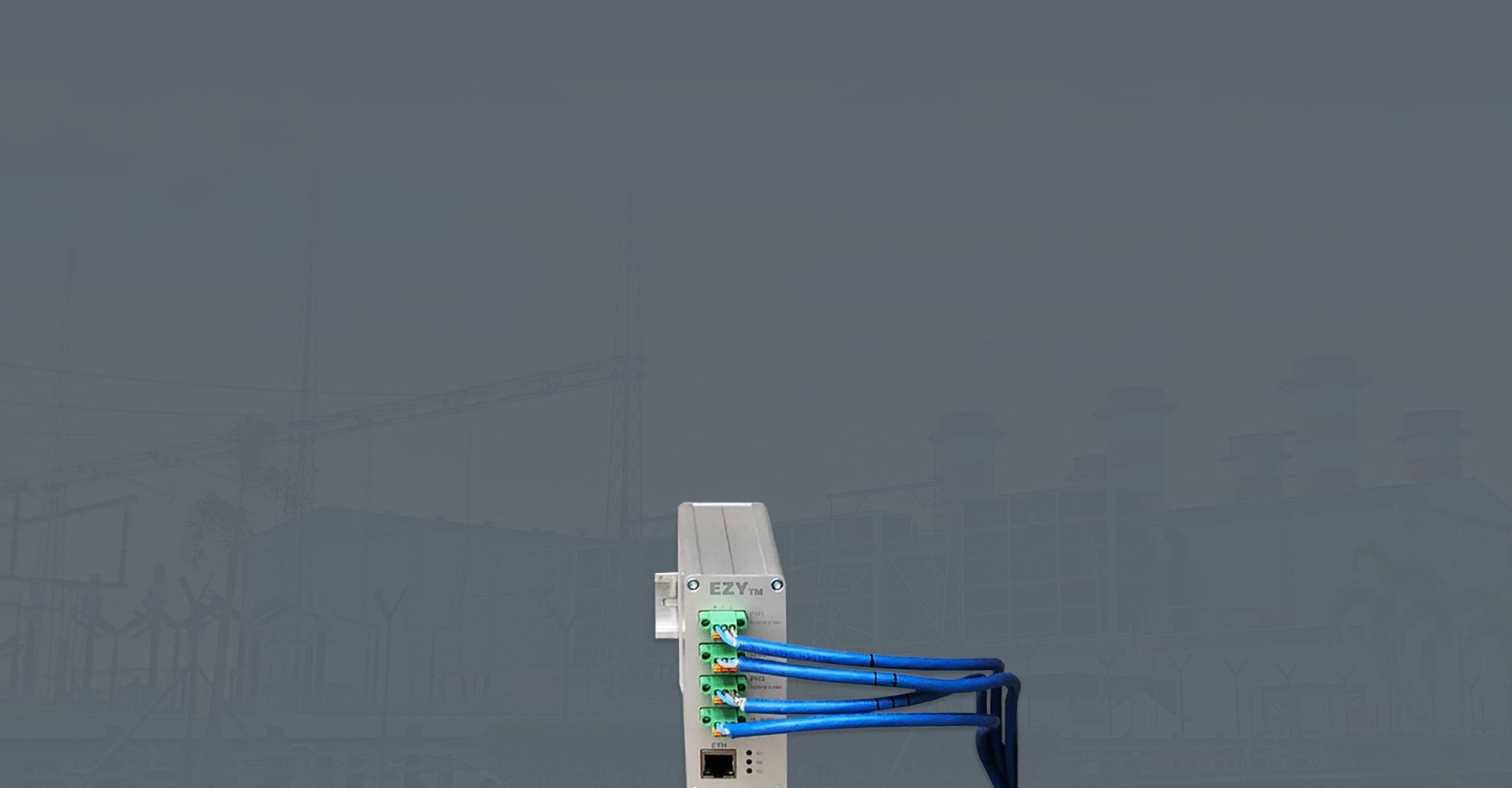

• EZY TM :
资料收集装置
• EZY软件：
显示器和多媒体互动(MMI)监控软件
• EZY Pad :
现场资料显示装置(选配)
• EZY分接头:
连接插头
• EZY TM :
资料收集装置
• EZY软件：
显示器和多媒体互动(MMI)监控软件
• EZY Pad :
现场资料显示装置(选配)
The User Interface
EZY套管监控系统可通过以下功能来让使用者了解变压器状态：
-
1. 相量图
显示出每相的瞬时电流、以及角域的相加电流。注意：为了视觉放大目的，将所显示的NETT(电流总和)矢量后乘以十次。
-
2. 相量幅值
显示过去一小时每相电流的幅值趋势
-
3. 电流幅值趋势总和
显示不平衡电流的幅值趋势与报警限值。
-
4. 报警表
显示有效与无效警报，并允许使用者进行操作。按键功能请参照下表
-
5. 离线数据
显示出各相的初始套管电容，并允许使用者于离线测试后进行调整。
规格
IO :
| 电隔离通道数 | 3 |
| 电隔离通道数 | DC18-36V或POE络供电 |
| 通讯 | 以太网RJ45 |
单一通路规格：
| 共模抑制比至50Hz搭配1kOhm不平衡 | 98dB |
| Gain drift | 10ppm/°C |
| Offset drift | 1.7uV/°C |
| Distortion | 1kHz时-100dB 总谐波失真 -3 dB频宽: 10MHz |
| 从电压分压器输入阻抗 | 5.3 Gohm , 0.5pF |
| 输入电压分压器阻抗 | 83.827 kOhm |
| 最大差分过电压 | 50V RMS |
| 可供选择模拟量额定输入电压范围 | 1,2,5,10 V RMS |
| 可选择模拟量预采样-3dB LP滤波器 | 2.5,25,50,100 kHz |
| 特定 特定应用采样频率 | 84 kHz |
| 最大采样频率 | 466 kHz |
单通道至内部接地绝缘 :
| 额定绝缘电压 | 5000 Vrms / 1分钟持续时间 |
| 最大工作绝缘电压 | 565 V 峰值 |
| 瞬时过电压tr = 10秒 | 7070 V peak |
机械特性：
| 重量 | 480克 |
| 大小 | (高、宽、长)：107x46x103mm |
| 底座 | DIN导轨 |
